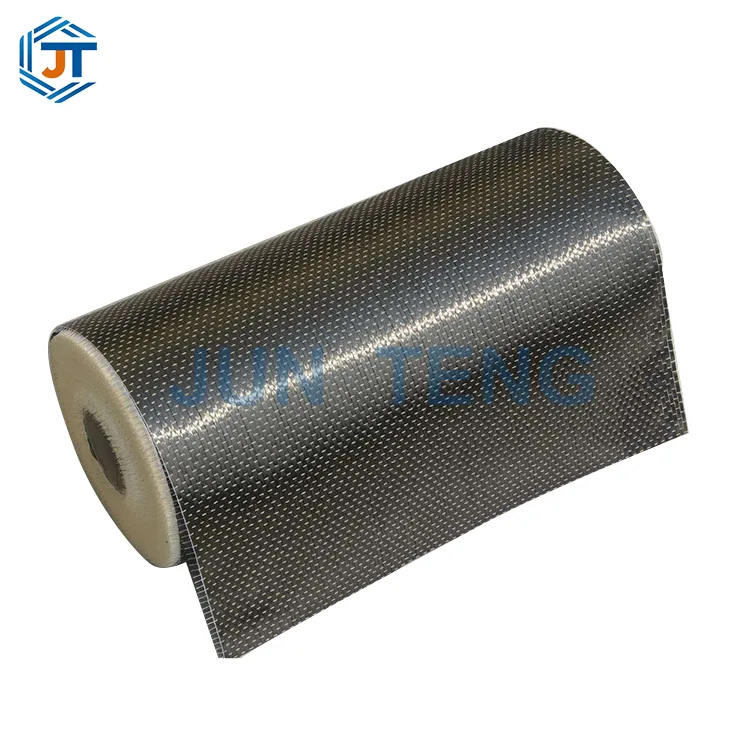

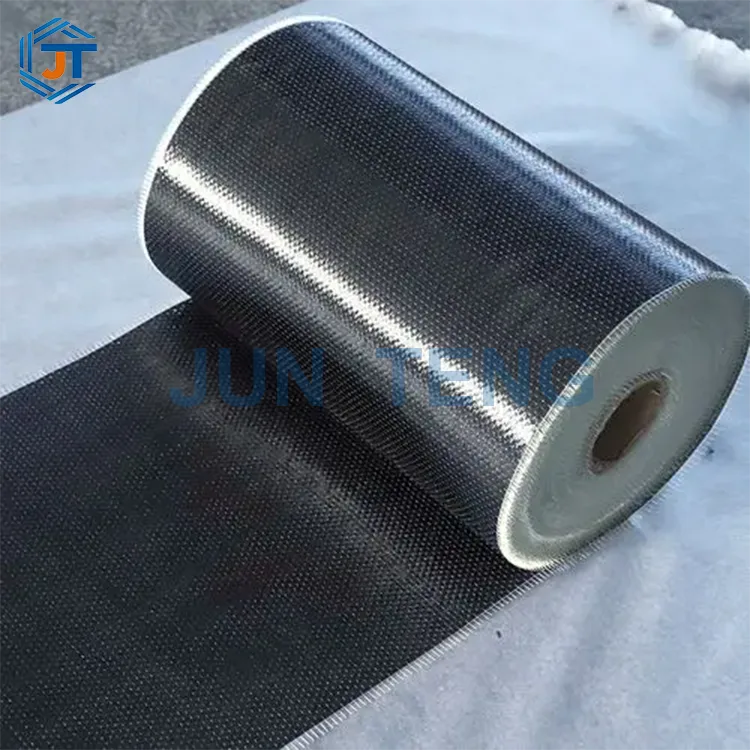

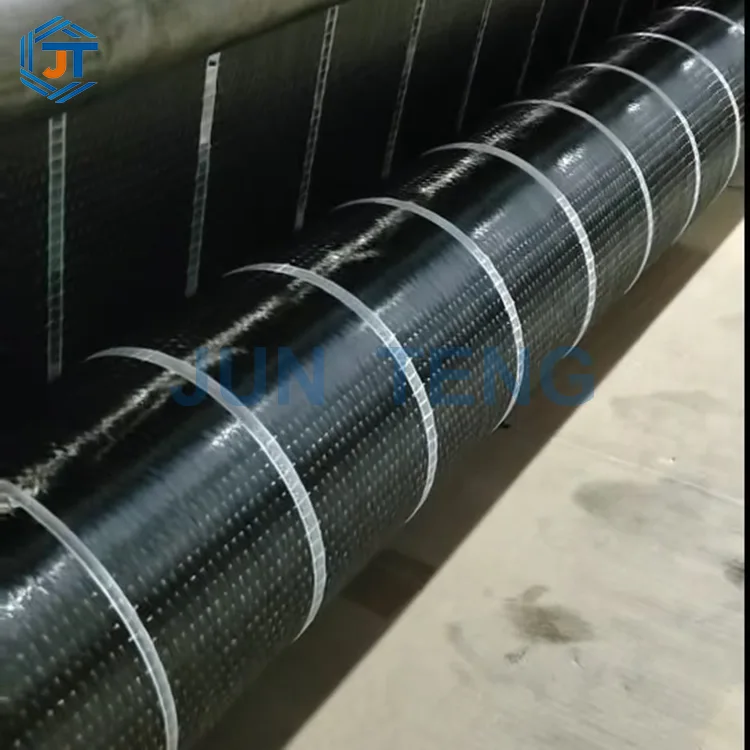

12K egyirányú szénszálas szövet

A legtöbb beszerzési ügyfél hajlamos összetéveszteni a 12K és 24K szénszálas szálak specifikációit az anyagok kiválasztásakor, és nem világos, hogy mely hagyományos megerősítési feltételek alkalmasak 12K egyirányú szövethez. A JUN TENG 18 éve mélyen részt vesz a 12K egyirányú szénszálas szövet gyártásában, a frontvonal mérnöki igényeire összpontosítva szabványosított 12K egyirányú szénszálas szövet létrehozása érdekében, amely lefedi a hagyományos megerősítési projektek túlnyomó részét a polgári javítások, gyári felújítások és önkormányzati hidak terén.

Termékeink gyártása és tesztelése a „GB50367-2013 Code for Concrete Structure Inforcement” és a „GB50728-2011 Technical Code for Security Appraisal of Engineering Structural Inforcement Materials” kettős nemzeti szabványnak megfelelően történik. Ellentétben a piaccal, ahol az alacsony árú, nem szabványos szénszövetet gyakran lopott szénszálakból készítik, vagy újrahasznosított anyagokkal keverik, gyárunk 12K egyirányú kendője egységesen vadonatúj T700 minőségű, 12K PAN-alapú prekurzorszálakat használ. Minden tétel megőrződik a minták tesztelésére, és az árukkal együtt kiadják a harmadik féltől származó, CMA tanúsítvánnyal rendelkező vizsgálati jelentéseket. Minden paramétert mérnek és nyilvánosságra hoznak, így közvetlenül alkalmazhatóak a felügyeleti ellenőrzésre és a projekt benyújtására. Univerzálisan nagy alkalmazkodóképességű főanyag tervezőintézetek, kis- és közepes betonacél mérnöki cégek, karbantartó üzletek számára.

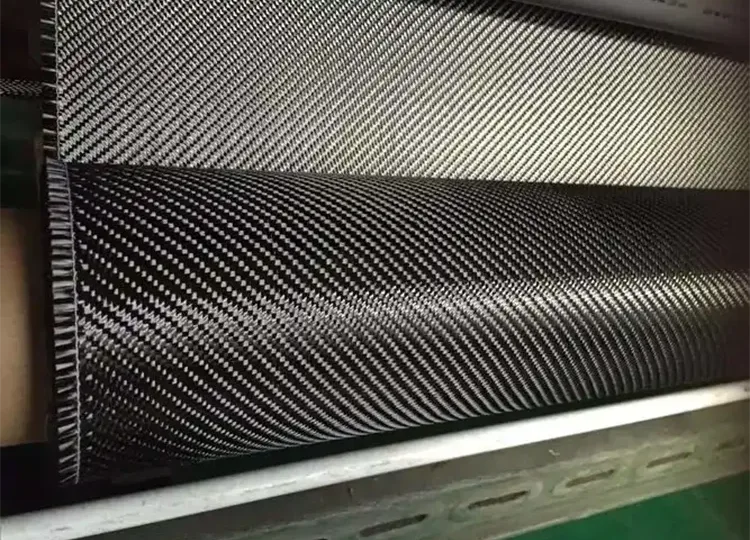

Professzionális elemzési és szövési folyamat 12K specifikációval

A 12K a szénszálas cérnák általánosan használt iparági specifikációja, amely egyetlen szénszál köteget jelent, amely 12 000 folytonos szálat tartalmaz. Egyensúlyban van az erő és a rugalmasság között, így ez a legsokoldalúbb alapspecifikáció a mérnöki megerősítéshez. Két általános súlyban kapható, 200 g-os és 300 g-os, így rugalmas kiválasztást tesz lehetővé a terhelési igények alapján. Ez a termék tiszta egyirányú szövési eljárást alkalmaz, a 12K szénszálak több mint 95%-a hosszirányban, a feszültség iránya mentén helyezkedik el, és csak nagyon vékony, melegen olvadó fonalat használnak keresztirányú rögzítéshez, biztosítva, hogy a szakítószilárdság ne szóródjon szét. A teljesen automatizált, állandó hőmérsékletű és pormentes szövőberendezést tömeggyártásra használják, szigorúan ellenőrzik három gyakori hibát: törött szálakat, elmosódást és vastagsági eltérést. A szövet felülete sima és lapos, a szélek pedig nem hajlamosak a vágás utáni elmosódásra. A kétirányú szénszálas szövethez képest a 12K egyirányú szénszálas szövet koncentrálja a feszültséget, és több mint 35%-kal fokozza az erősítő hatást ugyanazon súly mellett. Alkalmas a legtöbb megerősítési forgatókönyvhöz, mint például a gerenda és oszlop hajlítási ellenállása, a padló repedésállósága és a hídpillér nyírási ellenállása.

Összehasonlító táblázat a főbb gravitációs alapú mechanikai tulajdonságokról

Gyakorlati előnyök

1. Nagyon sokoldalú, egy anyagkészlet többféle projektet fed le. A 12K egyirányú szénszálas szövet kiegyensúlyozott szilárdságot és rugalmasságot kínál, 200 g-mal pedig alkalmas hagyományos repedésjavításra és általános lakossági megerősítésre; 300g alkalmas gyári terhelésnövelésre és hidak nagy terhelésű megerősítésére. A kis- és közepes méretű építőipari csapatoknak nem kell több specifikációt készletezniük, így csökken a készletterhelés.

2. Könnyű és vékony réteg, az épület eredeti szerkezeti terhelésének megváltoztatása nélkül. A szénszál sűrűsége csak az acél 1/4-e, a ragasztott öntvény vastagsága vékony, ami nem növeli a gerendák és oszlopok önsúlyát, és nem foglalja el a beltéri tiszta magasságot. Biztonságosan használható olyan terhelésérzékeny projektekben, mint régi lakóterületek felújítása, kulturális emlékek épületeinek javítása, elkerülve a szelvénybővítés és acélragasztás okozta súlynövekedés rejtett veszélyeit.

3. Korróziónak és időjárásnak ellenálló, csökkentve a hosszú távú üzemeltetési és karbantartási költségeket. Maga a széndrót rozsdaálló, sópermetnek, valamint savaknak és lúgoknak ellenáll, így stabilan használható tengerparti, földalatti és enyhén korrozív vegyi környezetben. A hozzáillő impregnáló ragasztóval párosítva védőréteget képezve a megerősített rendszerkonstrukció élettartama 50 év, így nincs szükség rendszeres korróziógátló karbantartásra a befejezés után.

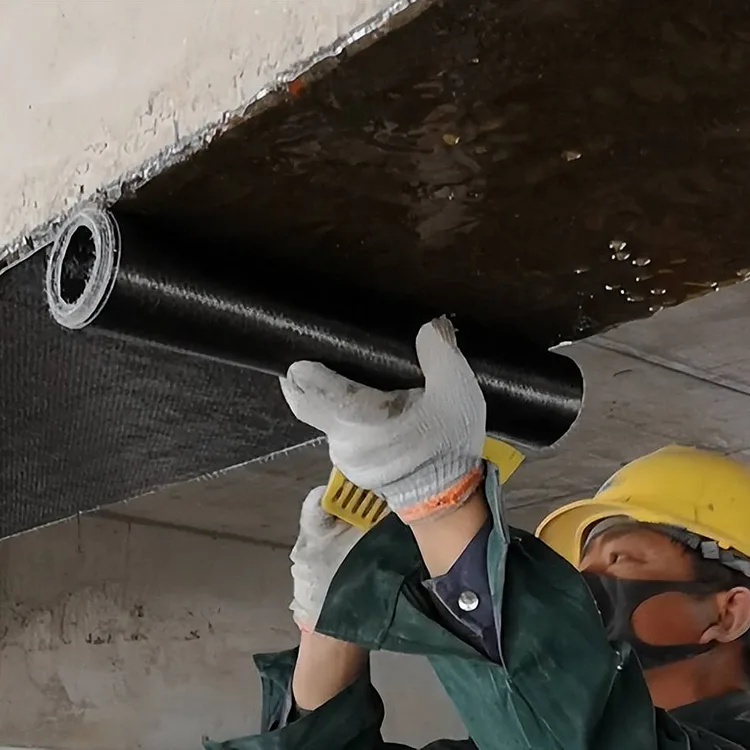

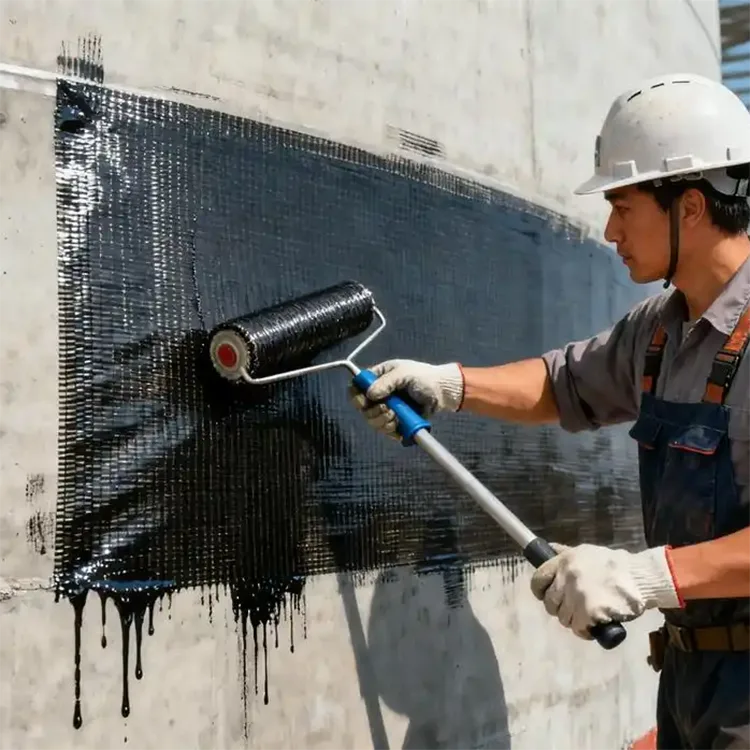

4. Az építési küszöb alacsony, amely lehetővé teszi a független működést egyetlen személy számára. A szövet rugalmas és hajlítható, biztosítva a szoros illeszkedést a gerenda- és oszlopsarokkal, az ívelt pillérekkel és a szabálytalan padlólapokkal, csökkentve az üregesedés valószínűségét. Az építkezéshez nincs szükség nagy felszerelésre, és nincs szükség forró munkavégzésre, ami minimális por- és zajkibocsátást eredményez. Még az előzetes gyakorlattal nem rendelkező dolgozók is elkezdhetik az építkezést egyszerű betanítás után.

5. A környezetvédelmi megfelelőség minden forgatókönyv esetén problémamentes elfogadást biztosít.Formaldehid-mentes és alacsony illékonyanyag-tartalma megfelel az égésgátló teljesítmény szabványoknak, így alkalmas sűrűn lakott épületekben, például lakóházakban, iskolákban, kórházakban és bevásárlóközpontokban való építkezésre. A minősítési dokumentumok átfogó készletével a projekt magas felügyeleti és elfogadási arányt tesz lehetővé.

Pontosan alkalmazkodik a mérnöki forgatókönyvekhez

1. Polgári kisebb javítások:saját építésű házak, közösségi födémek repedésjavítása, erkélyek és lépcsőházak teherhordó szerkezeteinek megerősítése

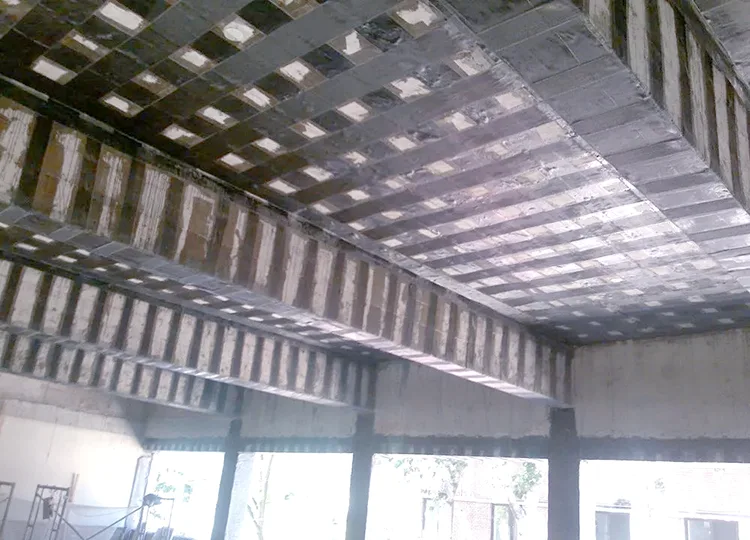

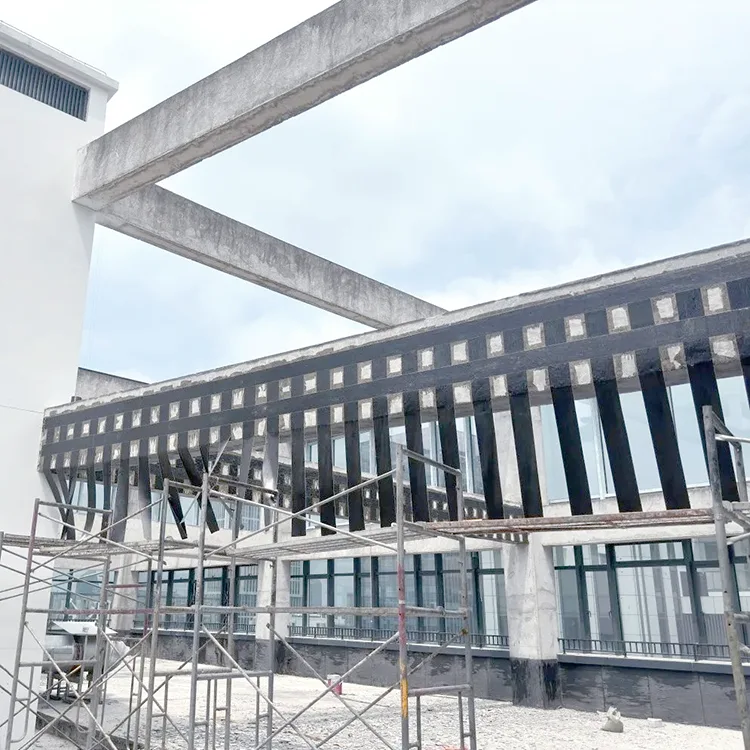

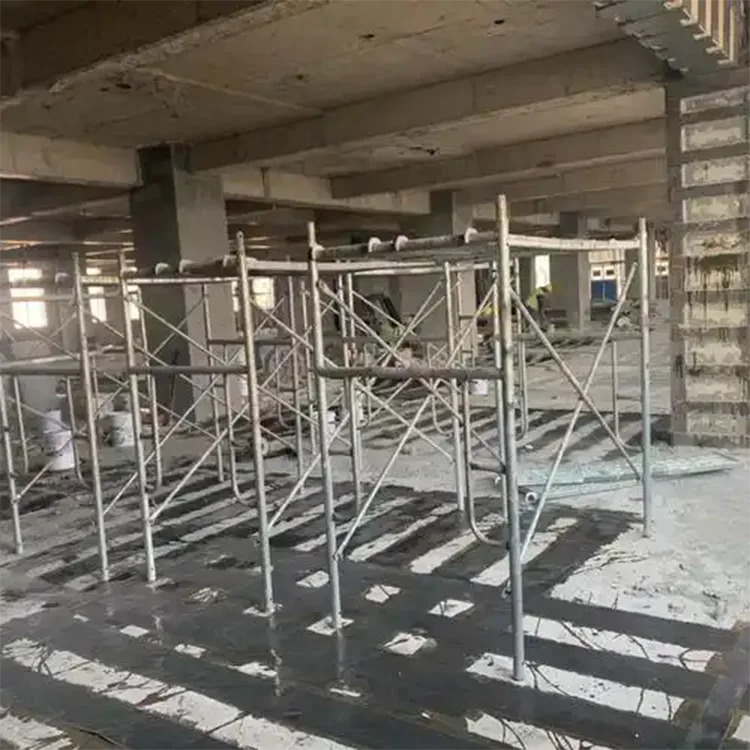

2. Ipari üzem felújítása:gerendák és oszlopok megerősítése közönséges üzemekben, közepes terhelésű padlóburkolatok és műhelyek szeizmikus megerősítése;

3. Általános önkormányzati infrastruktúra:Városi felüljárók, közönséges folyami átkelő hidak, alagutak és átereszek hagyományos teherbíró képességének javítása;

4. Speciális enyhe korróziós technika:belvíztározók, közönséges dokkok és mélygarázsok szerkezeti javítása.

Miért vásároljon 12K egyirányú szénszálas szövetet közvetlenül a JUN TENG-től?

A JUN TENG ISO-tanúsítvánnyal rendelkező, 18 éves folyamatos működésű szövőüzemként kiküszöböli a forgalmazói felárakat azáltal, hogy a projekt költségvetését közvetlenül a gyártósorainkhoz kapcsolja. Minden általunk szállított 12K egyirányú szövettekercs saját, pormentes műhelyünkből származik – nem kereskedünk, nem értékesítünk tovább, nem adunk ki.

1. Egy tekercs, nagykereskedelmi ár – nincs MOB nyomás

Akár több száz tekercset igénylő önkormányzati hídprojekthez, akár egy hétvégi javításhoz egyetlen tekercset igénylő karbantartó műhelyhez vásárol, ugyanazt a gyári alapárat kapja. Nem érvényesítjük a minimális rendelési mennyiséget, így a kis tételben vásárlókat soha nem büntetik felfújt árakkal.

2. Kész készlet egyedi hasítással

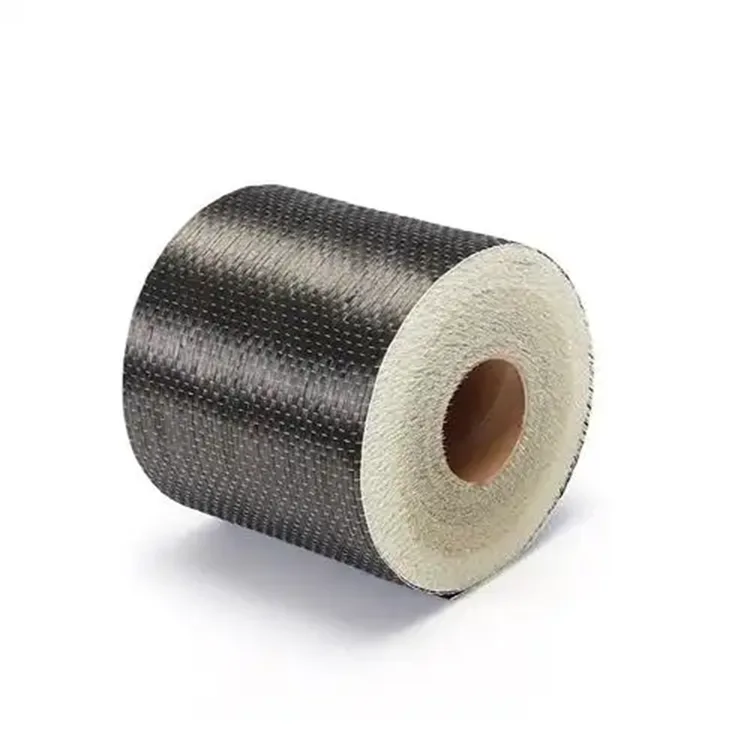

Raktárunk több mint 1000 tekercs pufferkészletet tart fenn szabványos 100 m hosszúságban és 100 mm/200 mm/300 mm/500 mm szélességben. A nem szabványos munkakövetelményekhez precíziós hasítást kínálunk tetszőleges szélességűre, egyedi tekercshosszúságra, és akár saját márkás csomagolást is kínálunk az Ön márkaazonosítójával – mindezt meghosszabbított átfutási idők nélkül.

3. Teszteld a vásárlás előtt mintaprogramot

Bizonytalan a választott epoxi rendszerrel való kötési teljesítményt illetően? Kérjen ingyenes mintavágást közvetlenül a jelenlegi gyártási tételünkből. Elvégezheti saját szakítóhúzási tesztjeit, vastagságméréseit és nedvesítési próbáit, mielőtt elkötelezi magát a mennyiségi rendelések mellett. Ez kiküszöböli a specifikációs találgatásokat, és biztosítja a gyantával való kompatibilitást.

4. Illesztett gyantarendszer – egyetlen forrású anyag kompatibilitás

Teljesen összehangolt anyagökoszisztémát kínálunk: 12K egyirányú szövetet szabadalmaztatott impregnáló epoxinkkal, alapozóval és kiegyenlítő gitttel párosítva. Mivel az összes komponens együtt van összeállítva, elkerülheti a gyakori terepi hibákat – leválást, hézagképződést és élemelést –, amelyek a különböző gyártók ragasztóinak keverésekor lépnek fel. Egy beszerzési rendelés lefedi a teljes erősítőanyaglistát.

5. Mérnöki védelem – a lerakástól a helyszíni hibaelhárításig

Technikai támogatásunk túlmutat az értékesítésen. A vezető kompozit mérnökök a következőket nyújtják:

Valós idejű távoli konzultáció a keverési arányokról, a kikeményedési ciklusokról és az üregészlelésről

Testreszabott referencia megerősítési sémák az Ön szerkezeti terhelési számításaihoz szabva

Helyszíni gyakorlati képzések létesítményünkben vagy az Ön munkaterületén, beleértve az aljzat előkészítését, a ragasztó felhordását, a szövetfelhelyezést, a hengerek összetömörítését és a minőségellenőrzési protokollokat

A nap 24 órájában elérhető sürgős helyszíni kérdések telefonon vagy digitális csatornákon

Minden vásárló közvetlen hozzáférést kap mérnöki csapatunkhoz – nem call centerhez, nem pedig harmadik fél képviselőjéhez. Ez biztosítja, hogy a 12K-os egyirányú szénszálas telepítése az előírásoknak megfelelően teljesítsen, függetlenül attól, hogy személyzete milyen korábbi tapasztalatokkal rendelkezik a kompozitokkal.

GYIK

1. kérdés: Mit jelent a „12K” a szénszálas szövetben, és miért számít ez a megerősítési projektem szempontjából?

A „12K” azt jelzi, hogy minden szénszálas kóc 12 000 egyedi folytonos szálat tartalmaz. Gyakorlatilag a 12K jelenti az optimális egyensúlyt a szilárdság és a rugalmasság között a szerkezeti megerősítéshez. A kisebb méretű kócok, mint például a 3K vagy a 6K drágábbak, és általában repülőgép-ipari alkalmazásokban használatosak, míg a nagyobb kócok, mint a 24K vagy 48K, merevebbek és nehezebben alkalmazkodnak a szűk sugarakhoz. Épületek és hidak megerősítéséhez a 12K az iparág által előnyben részesített specifikáció, mert kiváló szakítóteljesítményt biztosít, miközben elég rugalmas marad ahhoz, hogy felemelés vagy áthidalás nélkül körbevegye a gerenda sarkait, oszlopéleit és ívelt pillérfelületeit.

Q2: A 12K egyirányú szénszálas szövet használható kültéren vagy nedves környezetben?

Igen. Maga a szénszál eleve korrózióálló, és nem rozsdásodik vagy romlik, ha nedvességnek, sópermetnek vagy enyhe vegyi környezetnek van kitéve. Az erősítőrendszer általános tartóssága azonban az impregnáló ragasztótól is függ. A 12K egyirányú szövetünk felületmérete kifejezetten a nedvességtűrő epoxi rendszerekkel való kompatibilitás érdekében lett kialakítva, és a hozzáillő ragasztórendszerünkkel megfelelően felszerelve a kompozit réteg tömített védőréteget képez. Ez a rendszer 50 éves tervezési élettartamot ér el kültéri alkalmazásoknál, beleértve a parti hidakat, vízparti építményeket, szennyvíztisztító létesítményeket és földalatti közműalagutakat, a telepítés után nincs szükség rutinszerű korróziógátló karbantartásra.

3. kérdés: Hány réteg 12K egyirányú szövet szükséges általában a szerkezeti megerősítéshez?

A rétegek száma teljes mértékben függ az Ön konkrét terhelésnövelési követelményeitől, az aljzat szilárdságától és a tervezési számításoktól. Referenciapontként: egy réteg 12K-300g szövet körülbelül 605 kN/m szakítóképességet biztosít egységnyi szélességben, míg egy réteg 12K-200g szövet körülbelül 402 kN/m. Sok hagyományos megerősítési projekt egyetlen 300 grammos szövetréteggel vagy két 200 grammos szövetréteggel éri el tervezési céljait. Nyomatékosan javasoljuk azonban, hogy a szükséges tervezési számítások elvégzéséhez szakképzett építőmérnökkel konzultáljon, mivel a túlerősítés ugyanolyan problémás lehet, mint az alulvasalás. Műszaki csapatunk referencia tervezési sémákat tud nyújtani, hogy segítse a tervezést.

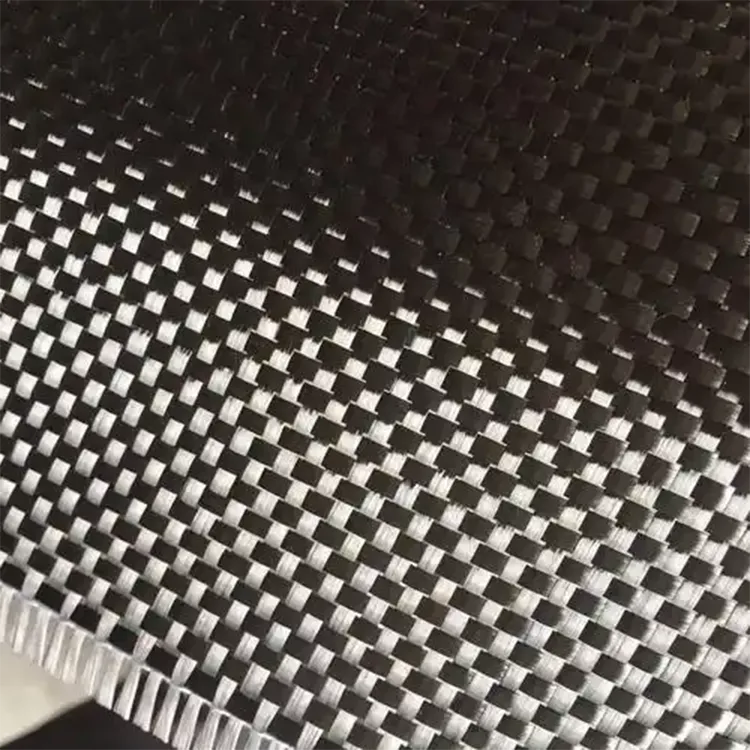

4. kérdés: Mi a különbség a 12K egyirányú szövet és a 12K kétirányú (sima szövésű) szövet között a megerősítéshez?

Ez egy kritikus megkülönböztetés. A kétirányú szövetben a szálak lánc- és vetülékirányban is azonos sűrűséggel futnak, kiegyensúlyozott szilárdságot biztosítva két egymásra merőleges irányban. A szerkezeti megerősítési alkalmazások túlnyomó többsége azonban – a gerendák hajlításos megerősítése, az oszlopok nyíróerősítése, a födémek repedésgátlása – elsősorban egy tengely mentén ható erőket foglal magában. A 12K egyirányú szövetben a szénszálak több mint 95%-a ezen az elsődleges teherhordó tengely mentén koncentrálódik, míg keresztirányban csak ultrafinom, melegen olvadó fonalakat használnak a stabilizálás érdekében a kezelés során. Ez azt jelenti, hogy azonos területi súly mellett az egyirányú szövet szakítószilárdságának több mint 90%-át pontosan ott adja le, ahol szüksége van rá – a feszültségirány mentén –, míg a kétirányú szövet szálszilárdságának körülbelül felét pazarolja el a nem feszített irányba. Szerkezeti megerősítési alkalmazásokhoz szinte mindig az egyirányú megoldás a megfelelő választás.

5. kérdés: Hogyan ellenőrizhetem, hogy a szállított 12K szénszálas szövet megfelel-e a megadott teljesítményszabványoknak?

Minden JUN TENG-től szállított tétel három szintű minőségellenőrzést tartalmaz. Először is belső, folyamat közbeni ellenőrzéseket végzünk – területsúly, vastagság egyenletesség és vizuális hibák – a szövés során. Másodszor, minden tétel roncsolásos mechanikai vizsgálaton esik át független laboratóriumunkban, megmérve a szakítószilárdságot, a rugalmassági modulust, a szakadási nyúlást és az interlamináris nyírószilárdságot. Harmadszor, minden tételből megőrzött mintákat küldünk egy országosan akkreditált harmadik fél (CMA-tanúsítvánnyal rendelkező) vizsgálóintézetnek független ellenőrzés céljából. A kapott szállítmány tartalmazza a teljes vizsgálati jelentéscsomagot CMA-bélyegzővel, a gyári megfelelőségi tanúsítvánnyal és a termékgaranciával. Kérhet véletlenszerű helyszíni mintavételt és vizsgálatot bármely akkreditált létesítményben. Ha mért értékeink a GB50728-2011 I. fokozatú követelményei alá esnek, teljes visszatérítést vagy cserét biztosítunk, és fedezzük az összes vizsgálati költséget.

6. kérdés: Használhatok 12K egyirányú szövetet más gyártók epoxi ragasztóival?

Míg a 12K egyirányú szövetünk kompatibilis a legtöbb minőségi epoxi impregnáló ragasztóval a piacon, erősen javasoljuk a teljes anyagrendszerünk – szövet, alapozó, impregnáló epoxi és kiegyenlítő gitt – használatát három okból. Először is, felületi méretezésünket (a szövés során a szálakra felvitt szabadalmaztatott bevonat) kifejezetten úgy alakítottuk ki, hogy a hozzáillő ragasztónkkal optimális nedvesedést és tapadást érjünk el. Másodszor, ha különböző gyártóktól származó alkatrészeket használ, a rétegvesztés, hézagképződés vagy kötési hiba nehezen követhető és megoldható. Harmadszor, egy forrásból származó kínálatunk biztosítja, hogy minden alkatrész ugyanazt a tervezési alapot, a kikeményedési ciklust és az élettartamra vonatkozó feltételezéseket használja, így kiszámítható, megismételhető telepítési eredményeket kap. Ha úgy dönt, hogy harmadik féltől származó ragasztót használ, javasoljuk, hogy a teljes körű felhordás előtt végezzen egy kis próbaréteget a nedvesedés, a kötési viselkedés és a kötési szilárdság ellenőrzésére.

A JUN TENG 18 éves tapasztalattal büszkélkedhet a 12K Unidirectional Carbon Fiber Fabric független gyártásában. Saját szabványos pormentes műhellyel és független mechanikai vizsgáló laboratóriummal rendelkezik, amely biztosítja a nyomon követhetőséget a teljes folyamat során az alapanyag beszerzéstől a szövéstől a tesztelésig. A JUN TENG több ezer megerősítési céget, javítóműhelyt és tervezőintézetet szolgált ki országszerte, és több tízezer civil és önkormányzati megerősítési projektet valósított meg sikeresen. Minden termékparaméter nyíltan és átláthatóan megjelenítve, a teljesítmény túlzása vagy az újrahasznosított hulladékok keverése nélkül. Az ügyfelek véletlenszerű mintavételt és ellenőrzést végezhetnek. Ha bármely mutató a nemzeti szabvány I. szintje alá esik, a JUN TENG feltétel nélkül teljes visszatérítést vagy cserét biztosít, miközben viseli az összes tesztelési költséget. Ez az elkötelezettség sok hűséges vásárló bizalmát kivívta!
