Miért válnak a szén-karbon csapok a preferált rögzítési megoldások az ultramagas hőmérsékletű alkalmazásokhoz

Carbon Carbon StudsOlyan rögzítési alkalmazásokhoz tervezték, ahol a hagyományos fém vagy grafit kötőelemek megküzdenek a szélsőséges hőséggel, a hőciklussal és a szennyeződés elleni küzdelemmel.JUN TENGszén-szén kompozit csapokat gyárt fotovoltaikus kemencékhez, félvezető berendezésekhez, vákuum-hőkezelő rendszerekhez és egyéb igényes hőmezős alkalmazásokhoz, precíziós megmunkálást, testreszabott méreteket és stabil teljesítményt inert környezetben 2200 °C-ig.

Amikor a magas hőmérsékletű berendezések vákuum vagy inertgáz körülmények között működnek, a rögzítőrendszer közvetlenül befolyásolhatja a termikus tér stabilitását, az alkatrészek beállítását, a karbantartási gyakoriságot és a gyártás megbízhatóságát. A szén-szén kompozit szegecsek egy könnyű szénmátrixot kombinálnak folyamatos szénszál-erősítéssel, hasznos alternatívát nyújtva a hagyományos fémes rögzítőelemeknek.

A JUN TENG Carbon Carbon Studs 3D szénszálas előforma szövéssel, ismételt impregnálással és karbonizálással, magas hőmérsékletű grafitozással és precíziós CNC megmunkálással készül. M3-M30 menetátmérőben és 10-600 mm hosszúságban kaphatók, teljes menetes, részmenetes, lépcsős és egyéb egyedi konfigurációkban szállíthatók.

Tartalomjegyzék

1. Mik azok a szén-karbon csapok?
2. Miért alkalmasak magas hőmérsékletű alkalmazásokhoz?
3. Milyen műszaki teljesítményre számíthatnak a vásárlók?
4. Mik a fő előnyei?
5. Hol használják a szén-karbon csapokat?
6. Hogyan készülnek a szén-karbon csapok?
7. Hogyan válasszuk ki a megfelelő csapot?
8. Hogyan kell őket telepíteni és karbantartani?
9. Gyakran Ismételt Kérdések
10. Következtetés

Mik azok a szén-karbon csapok?

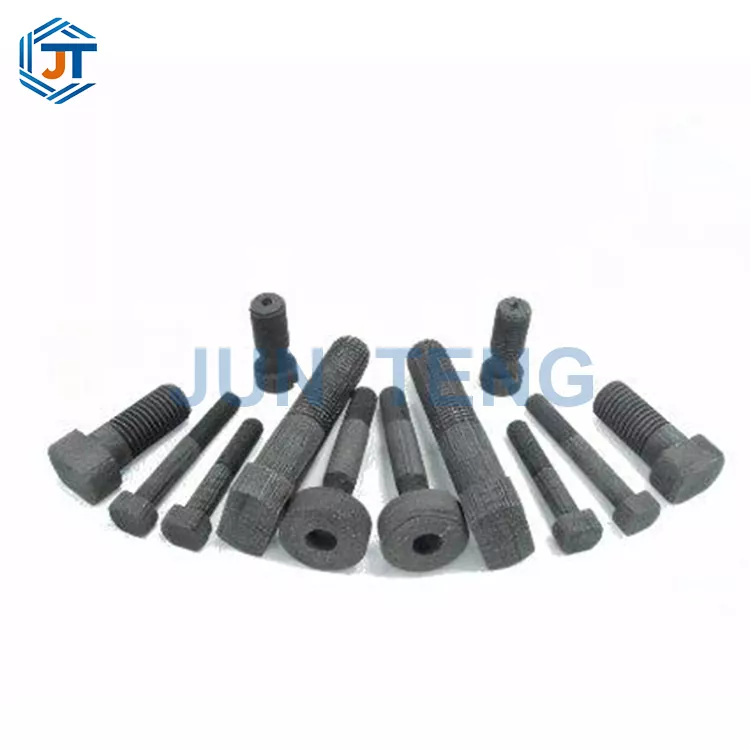

A Carbon Carbon Studs hosszú rúdú rögzítőelemek, amelyeket szén-szén kompozit anyagból gyártanak, amelyet általában C/C kompozitnak neveznek. A hagyományos acél, rozsdamentes acél vagy molibdén helyett ezek a kötőelemek szénszál-erősítésű szénmátrixot használnak a kis súly, a hőstabilitás és a magas hőmérsékleti teljesítmény kombinációjának elérése érdekében.

Szerkezetük miatt különösen értékesek olyan berendezésekben, amelyekben a fémszennyeződés, a hőtágulási eltérés vagy a rögzítőelem deformációja befolyásolhatja a gyártás minőségét. A precíziós megmunkálású menet lehetővé teszi, hogy a csap biztonságosan összekapcsolja a nagy grafit- vagy szénalapú alkatrészeket, ha kompatibilis anyákkal és alátétekkel párosítják.

A JUN TENG Carbon Carbon Studs termékeit értékelő vásárlók számára a legfontosabb szempont nem egyszerűen a maximális hőmérséklet-állóság. A menet integritása, a méretpontosság, a hőtágulás, az anyag tisztasága, a hősokkállóság és a környező hőtérrel való kompatibilitás egyaránt fontosak.

Miért alkalmasak magas hőmérsékletű alkalmazásokhoz?

A hőfeldolgozó berendezésekben használt kötőelemek ismétlődő melegítést és hűtést, mechanikai terhelést és vákuum vagy inert gázok hatását tapasztalják. A hagyományos anyagok a hőmérséklet emelkedésével meglágyulhatnak, kúszhatnak, oxidálódhatnak, vagy nem kívánt szennyeződéseket juttathatnak be.

A szén-szén kompozit szegecsek e kihívások közül többnek is megfelelnek. A JUN TENG körülbelül 2200°C-os maximális üzemi hőmérsékletet határoz meg közömbös környezetben, miközben az anyag hőtágulási együtthatója szorosan illeszkedik a grafithoz és más szénalapú hőtér-komponensekhez.

Ez a kompatibilitás segít csökkenteni a méretváltozásokat fűtés és hűtés közben. A viszonylag stabil menetkapcsolat fenntartása segíthet minimalizálni a csatlakoztatott alkatrészek kilazulását és elmozdulását az ismételt hőciklusok során.

Milyen műszaki teljesítményre számíthatnak a vásárlók?

Az anyagválasztásnak a mérhető teljesítményen kell alapulnia, nem pedig pusztán a hőmérsékleti állításokon. A következő összehasonlítás kiemeli a JUN TENG Carbon Carbon Studs számos műszaki jellemzőjét.

A tényleges teljesítmény az üzemi légkörtől, a hőmérsékleti profiltól, a mechanikai terheléstől, a geometriától, a felület állapotától és a telepítési gyakorlattól függ. Ezért a műszaki értékelés során mindig a teljes működési környezetet kell figyelembe venni.

Mik a fő előnyei?

1. Kiváló magas hőmérsékleti stabilitás

A szén-szén kompozit szerkezet megőrzi a rögzítési teljesítményt olyan hőmérsékleten, ahol sok hagyományos rögzítőelem elkezd kúszni vagy meglágyulni. Emiatt a C/C csapok különösen alkalmasak magas hőmérsékletű vákuum és inert atmoszférikus berendezésekhez.

2. Alacsony hőtágulás

A viszonylag alacsony hőtágulási együttható elősegíti, hogy a Carbon Carbon Studs hatékonyan működjön együtt a grafit és szén-szén komponensekkel. A csökkentett differenciál tágulás elősegítheti a menetek összekapcsolódását és az alkatrészek pozicionálását a hőciklus során.

3. Magas anyagtisztaság

A fotovoltaikus és félvezető gyártás során a szennyeződés ellenőrzése kritikus fontosságú. A nagy tisztaságú szénalapú rögzítési megoldás csökkentheti a fémes kötőelemek nehézfém-kicsapódásával kapcsolatos aggodalmakat magas hőmérsékletű környezetben.

4. Könnyű szerkezet

1,64-1,73 g/cm³ közötti sűrűségükkel a szén-szén kompozit csapok lényegesen könnyebbek, mint a molibdén és számos hagyományos fém alternatíva. A kisebb alkatrésztömeg hasznos lehet nagy termikus mezős szerelvények tervezésekor.

5. Rugalmas testreszabás

• M3-M30 menetátmérő opciók
• 10-600 mm szabványos hossztartomány
• Teljes szál és részleges szál konfigurációk
• Lépcsős és kiterjesztett kivitelek
• Egyedi méretek műszaki rajzok alapján
• Opcionális SiC antioxidáns bevonat a megfelelő alkalmazásokhoz

Hol használják a szén-karbon csapokat?

A hőstabilitás, az alacsony tágulás, az alacsony sűrűség és a nagy tisztaságú összetétel kombinációja a Carbon Carbon Studs-t számos ipari alkalmazásra alkalmassá teszi.

• Fotovoltaikus gyártás:Grafittartók, szigetelőlemezek, hőmezős szerkezetek és más alkatrészek összekapcsolására szolgál kristálynövesztő és tuskókemencékben.
• Félvezető berendezés:Alkalmas grafit alkatrészek rögzítésére CVD rendszerekben, vákuumdiffúziós kemencékben és nagy tisztaságú izzító berendezésekben.
• Vákuumos hőkezelés:Szinterező, karbonizáló és grafitozó kemencékben használják, ahol a hagyományos fém kötőelemek termikus deformációt szenvedhetnek.
• Repülési kutatás:Alkalmazható magas hőmérsékletű vizsgálóberendezésekre, hőszimulációs rendszerekre és speciális laboratóriumi berendezésekre.

Az igényes termikus térszerkezetekben a Carbon Carbon csapokat gyakran használják kompatibilis szén-szén alátétekkel és szén-szén anyákkal, hogy teljes, magas hőmérsékletű rögzítési rendszert hozzanak létre.

Hogyan készülnek a szén-karbon csapok?

A gyártási folyamat közvetlenül befolyásolja a C/C rögzítőelemek mechanikai és termikus tulajdonságait. A JUN TENG integrált gyártási útvonalat használ, amelynek célja az anyag szabályozása az előforma-előkészítéstől a végső megmunkálásig.

1. 3D előforma szövés:A folytonos szénszálat egy háromdimenziós előformába fonják a szál folytonosságának biztosítása érdekében.
2. Impregnálás:Az ismételt vákuum és nagynyomású impregnálás elősegíti a belső pórusok kitöltését és javítja az előforma sűrűségét.
3. Karbonizáció:A szabályozott fűtés a mátrixot szén szerkezetté alakítja.
4. Magas hőmérsékletű grafitizálás:A körülbelül 2800°C-ig történő kezelés segít az anyag tisztításában és stabilizálásában.
5. Precíziós CNC megmunkálás:A pontos menetprofilok kialakításához öttengelyes CNC berendezéseket és dedikált gyémántszerszámokat használnak.
6. Ellenőrzés és befejezés:A kész csapok méret- és megjelenés-ellenőrzésen esnek át, opcionális SiC bevonattal, ha az alkalmazás megköveteli.

Ez az integrált folyamat jobb ellenőrzést biztosít az anyag konzisztenciája, a menet pontossága és a nyomon követhetőség felett a gyártási tételek között.

Hogyan válasszuk ki a megfelelő csapot?

A megfelelő Carbon Carbon Stud kiválasztása többet igényel, mint a menetátmérő kiválasztása. A vásárlóknak a megrendelés leadása előtt értékelniük kell a teljes működési állapotot.

• Üzemi hőmérséklet:Erősítse meg a maximális folyamatos és csúcshőmérsékletet.
• Légkör:Határozza meg, hogy az alkalmazás vákuumot, nitrogént, argont vagy más ellenőrzött környezetet használ-e.
• Szál specifikáció:Válassza ki a megfelelő átmérőt, menetemelkedést és menetkonfigurációt.
• Teljes hossz:Vegye figyelembe az alkatrészvastagságot, a rögzítési mélységet, az alátéteket, az anyákat és a szükséges hézagot.
• Termikus kerékpározás:Mérje fel, milyen gyakran mozog a berendezés az alacsony és a magas hőmérséklet között.
• Tisztasági követelmények:A félvezető és a fotovoltaikus alkalmazások szigorú ellenőrzést igényelhetnek a hamu és a fémes szennyeződések ellen.
• Oxidáció elleni védelem:Az oxigént igénylő magas hőmérsékletű alkalmazásokhoz beszélje meg a SiC bevonat követelményeit a gyártóval.

Hogyan kell őket telepíteni és karbantartani?

Bár a szén-szén kompozit anyagok kiváló magas hőmérsékleti tulajdonságokkal rendelkeznek, óvatosan kell bánni velük, mert az anyag törékeny lehet a képlékeny fémekhez képest.

1. Telepítés előtt tisztítsa meg a meneteket, és távolítsa el a port vagy az idegen részecskéket.
2. Használjon megfelelő nagy tisztaságú grafit kenőanyagot, ha az alkalmazáshoz javasolt.
3. Fokozatosan és egyenletesen alkalmazza a nyomatékot megfelelő nyomatékkulccsal.
4. Kerülje a pneumatikus ütőszerszámokat, amelyek túlzott helyi terhelést okozhatnak.
5. Több rögzítési pont esetén szimmetrikusan húzza meg az alkatrészeket a terhelés elosztása érdekében.
6. A fel nem használt csapokat száraz és szellőző helyen tárolja.
7. Vizsgálja meg a meneteket újrahasználat előtt, különösen ismételt össze- és szétszerelés után.

A bevonat nélküli szén-szén komponenseket általában szabályozott közömbös vagy vákuum környezetben való használatra szánják. Oxigéntartalmú, magas hőmérsékletű körülmények esetén az alkalmazás-specifikus oxidációvédelmet a szállítóval együtt kell értékelni.

Gyakran Ismételt Kérdések a Carbon Carbon csapokkal kapcsolatban

1. kérdés: Mi a különbség a Carbon Carbon Studs és a grafit csapok között?

A szén-szén csapok szénszál-erősítésű kompozit szerkezetet használnak, míg a hagyományos grafit szegecsek általában ömlesztett grafitból készülnek. A megerősített szerkezet nagyobb szilárdságot, hősokkállóságot és tartósságot biztosít az igényes rögzítési alkalmazásokhoz.

Q2: Milyen méretű JUN TENG Carbon Carbon Studs biztosítható?

A JUN TENG M3-tól M30-ig terjedő menetátmérőket és 10 mm-től 600 mm-ig terjedő hosszokat kínál teljes menetes, részmenetes, lépcsős és testreszabott konfigurációkkal az alkalmazási követelményeknek megfelelően.

3. kérdés: Testreszabhatók a Carbon Carbon csapok?

Igen. Custom dimensions, thread configurations, lengths, stepped designs, and other special geometries can be manufactured according to engineering drawings and application requirements.

4. kérdés: Használhatók ezek a csapok más szállítók anyákkal és alátétekkel?

Külön beszerzés lehetséges, de a kompatibilis szén-szén anyák és alátétek összehangolt menettűréssel javíthatják az összeszerelési kompatibilitást és a rögzítés általános stabilitását.

5. kérdés: Használhatók-e a Carbon Carbon Studs magas hőmérsékletű levegőben?

A bevonat nélküli C/C csapokat elsősorban vákuum és közömbös környezetben való használatra tervezték. Ha az alkalmazás magas hőmérsékletű oxidációs körülményeket foglal magában, a gyártóval együtt kell értékelni a megfelelő oxidációgátló bevonatot és az üzemeltetési stratégiát.

Következtetés

A hőfeldolgozó berendezések egyre igényesebbé válásával a rögzítőelemeknek az alapvető mechanikai csatlakozásnál többet kell biztosítaniuk.Carbon Carbon Studsa magas hőmérsékleti stabilitás, az alacsony hőtágulás, a könnyű szerkezet, a nagy tisztaság, a hősokkállóság és a rugalmas testreszabhatóság kombinációját kínálják, amely különösen vonzóvá teszi a fotovoltaikus, félvezető, vákuumkemencék, hőkezelési és fejlett laboratóriumi alkalmazásokhoz.

Integrált gyártási folyamatával, precíziós CNC-megmunkálásával, testreszabott specifikációival, valamint támogató C/C anyákkal és alátétekkel a JUN TENG teljes rögzítési megoldást tud nyújtani az igényes termikus térszerkezetekhez. Ha magas hőmérsékletű rögzítőelemeket választ egy új rendszerhez, vagy kicseréli a hagyományos fém csapokat,lépjen kapcsolatba velünkhogy megvitassák a hőmérsékletet, a légkört, a méreteket, a menetkövetelményeket és a személyre szabott Carbon Carbon Stud megoldást.
