300 g-os kétirányú szénszál-erősítő szövet

A JUN TENG kétirányú szénszál-erősítésű szövetét 12K folytonos szénszálas fonalak kétrétegű, ortogonális varrásával alakítják ki. Ellentétben az egyirányú karbon szövettel, amely korlátozott erőtűrő képességgel rendelkezik, ez a kétirányú kialakítás egyenletesen osztja el a terhelést, és egyidejűleg erősít a nyírás és a csavarodás ellen. Megfelel a GB50367-2013 nemzeti szabványnak a "Betonszerkezet megerősítése Tervezés" és megfelel az első szintű mechanikai szabványnak.

Az egységnyi szálterhelés 300 g, az elméleti vastagság 0,45 mm. Figyelembe veszi mind a magas rosttartalmat, mind az ívelt felületi tapadás rugalmasságát, és kifejezetten padlófurat-nyílásokhoz, nyírófaljavításokhoz, szabálytalan gerendák és oszlopok nyírásgátló megerősítéséhez, híd torziós terheléséhez, valamint ipari berendezések többirányú feszültségerősítéséhez készült.

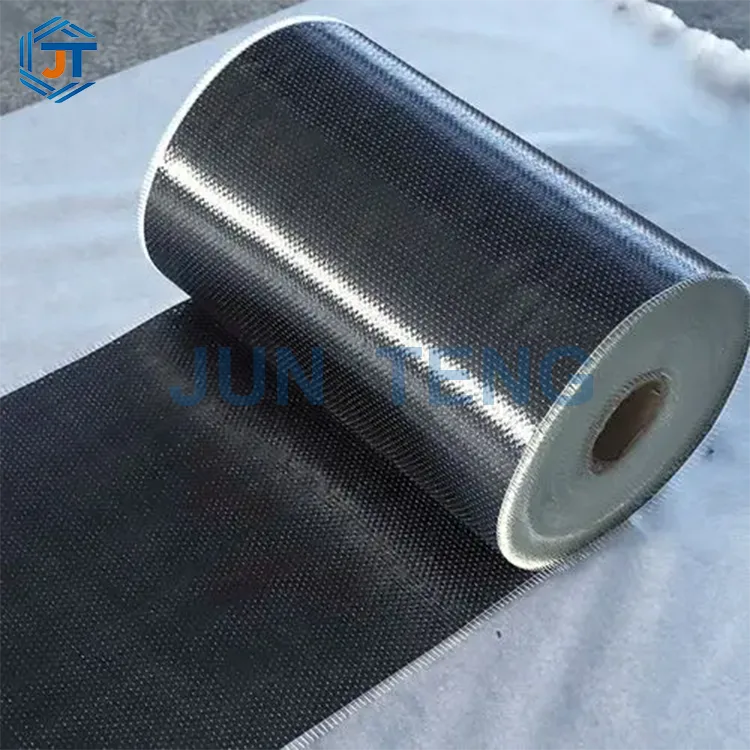

Kiküszöböli az egyirányú karbonszövet fájdalmas pontjait, amelyek csak egy irányban ellenállnak a feszültségnek, az élszakadásnak és a többirányú terheléserősítés meghibásodásának. Alkalmas polgári épületfelújításokra, önkormányzati hídjavításokra, vegyszeres korróziógátló szerkezetekre, vasúti tranzit alkatrészek megerősítésére. A felépítés és a fektetés repedés- és gyűrődésmentes, sav- és lúgálló, öregedésgátló és rendkívül könnyű. Egyetlen réteg több vékonyrétegű szénszövetet is helyettesíthet, jelentősen csökkentve az építési időt és a ragasztóveszteséget. Támogatja az 500 mm/1270 mm széles szalagvágás testreszabását, raktáron elérhető 100 méteres egyenes tekercsekkel, és A-osztályú epoxigyanta impregnált ragasztóval szállítjuk komplett készletként.

Termék alapinformációk és nemzeti szabvány paramétertáblázat

1.1 Az alapvető specifikációs paraméterek általános táblázata

Differenciált alapvető előnyök

A piacon található megerősített szénszövet szövegek túlnyomó többsége csak az egyirányú szövet hajlítási ellenállásának előnyére összpontosít, figyelmen kívül hagyva a nagyszámú nyírási, torziós és biaxiális szakítószilárdságú munkakörülményeket a mérnöki munkákban. A 300 g-os kétirányú szénszálas erősítő szövet a feszültséglogikából rekonstruálja az erősítési sémát, és öt egyedi előnye közvetlenül érinti az iparág fájdalmas pontjait:

1. Kéttengelyes kiegyensúlyozott erő, alkalmas összetett többirányú terhelésekre. Az egyirányú szénszövetnek csak a 0°-os főirányban van nagy szilárdsága, és a függőleges teherbírása kevesebb, mint 10%. Hajlamos a helyi tönkremenetelre, ha a padlónyílásokkal, nyírófal keresztrepedésével, ívelt gerendákkal és oszlopokkal, valamint torziós igénybevételnek kitett hídfedő gerendákkal szembefordul. A 300 g-os kétirányú szénszövet a +45°/-45°-os kétrétegű szálak szimmetrikus elrendezését alkalmazza, mindkét merőleges irányban teljesen egyenlő szálterheléssel. A nyírási ellenállás, a torziós ellenállás és a kétirányú szakítószilárdság szinkronban javul. Az erősítés után az alkatrész bármely szögében fellépő feszültség egyenletesen eloszlatható, megelőzve a helyi feszültségkoncentráció okozta másodlagos repedéseket.

2. A 2300 g tömegű és több réteget helyettesítő egyrétegű 300 g-os kétirányú szénszálerősítő szövet teljes mennyisége ugyanazon a területen jóval meghaladja a 200 g kétirányú szövet mennyiségét. Az egyrétegű fektetéssel a nagy teherbírású alkatrészek megerősítése és teherbíró képessége érhető el anélkül, hogy több rétegre lenne szükség. A többrétegű vékony szénszövet konstrukcióhoz képest: csökkenti a polírozás, ecsetelés, fektetés és kikeményítés négy folyamatát, 40%-kal csökkenti az epoxigyantával impregnált ragasztó fogyasztását, felére csökkenti a teljes építési időt, valamint jelentősen csökkenti a munkaerő- és segédanyagköltségeket; Ugyanakkor csökkenti a többrétegű burkolat okozta üregesedés és buborékok rejtett veszélyeit, és javítja az erősítés minőségének stabilitását.

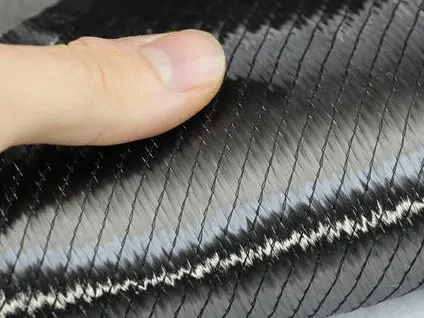

3. Nem vetemedő varrás, nincs szálhajlítás, kisebb mechanikai veszteség. A hagyományos sima szövésű, kétirányú szövött szövetszálakat összefonják és meghajlítják, és amikor erőhatásnak teszik ki, a szálakat először kiegyenesítik a felfekvés előtt, ami mechanikai veszteséget eredményez; Ez a termék nem szőtt szövet varrási eljárást alkalmaz, szénszálakkal, amelyek egyenesek és nem hajlottak a teljes folyamat során. A terhelés feszültség alatt azonnal átvihető, a megerősítés hatásfoka 18%-kal nő. A szövet felülete sima, ütésektől és bemélyedésektől mentes, szorosan tapad a beton- és acélszerkezet aljzatához. Az élek, sarkok és ívelt felületek ráncok és vetemedés nélkül vannak lefektetve, csökkentve az üregesedés utáni megmunkálási sebességét.

4. Az egész jelenet rugalmas és alkalmazkodóképes, integrált csomagolással és szabálytalan alkatrészek megerősítésével. Maga a szénszövet rendkívül rugalmas, és tetszés szerint hajlítható és körbetekerhető szabálytalan szerkezetek, például körkörös oszlopok, ívelt gerendák, csővezetékek és berendezések alapjai. 300 g-os vastagságával egyensúlyban tartja az erőt és a rugalmasságot, és nem lesz kemény és nehezen illeszkedő a túlsúly miatt; A tekercsvágásnál nincsenek laza menetek, és nem igényel élrögzítést. A helyszíni vágási művelet egyszerű, és szűk terek, például keskeny mennyezet, pincegerendák és oszlopok is kialakíthatók.

5. Hosszú távú korrózióállóság és tartósság, a sokoldalú szénszál önmagában nem rozsdásodik, ellenáll a savnak, lúgnak, sónak, nedvességnek és UV-öregedésnek, alkalmas korrozív környezetekre, például tengerparti sószóró épületekre, vegyi üzemekre, mélygarázsokra, szennyvíztartályokra stb.; Az A-osztályú epoxi ragasztóval végzett kompozit térhálósítás után tömített korróziógátló réteg képződik, amely megvédi a beton belsejében lévő acélrudakat. A merevítőrendszer tervezett élettartama elérheti az 50 évet is, és a későbbi szakaszokban nincs szükség rozsdamegelőzésre vagy korróziógátló karbantartásra.

Alkalmazási forgatókönyvek

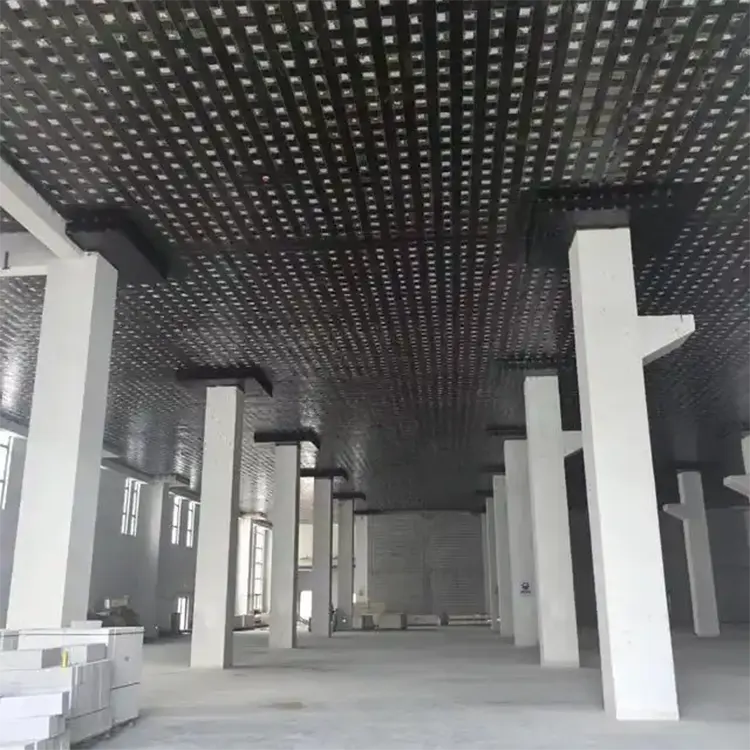

I Építőipari és mélyépítési megerősítés (polgári/ipari üzemek)

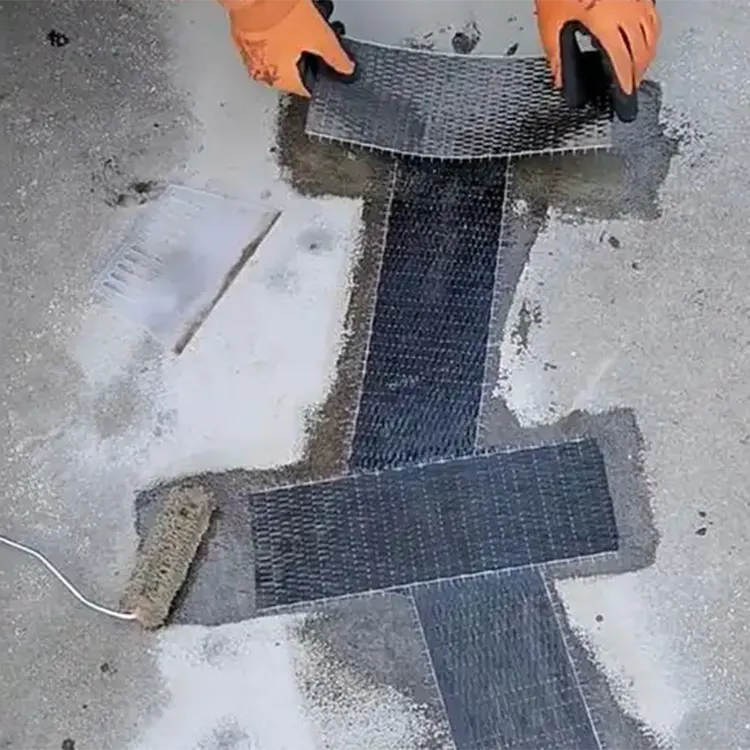

1. Födémnyílások megerősítése: lépcsőházi nyílások és berendezések fenntartott nyílásainak felújítása, födémek kétirányú igénybevételre történő megerősítése a nyílások körüli sugárirányú repedések megelőzésére;

2. Nyírófaljavítás: falat metsző átlós repedések, elégtelen fal nyírási ellenállás, ajtónyílások szeizmikus megerősítése;

3. Szabálytalan gerendák és oszlopok megerősítése: kör alakú oszlopok, ívelt másodlagos gerendák, valamint elsődleges és másodlagos gerendacsomópontok torziós és nyíróerősítése

4. Régi lakóterületek felújítása: erkélygyökér törés, megnövelt padló teherbírás, korszerűsített szeizmikus ellenállási szint;

5. Pincejavítás: Repedések a nedves falakon és a fenéklemezek kétirányú repedés- és szivárgásgátló megerősítése.

II Városi híd- és alagútmérnökség

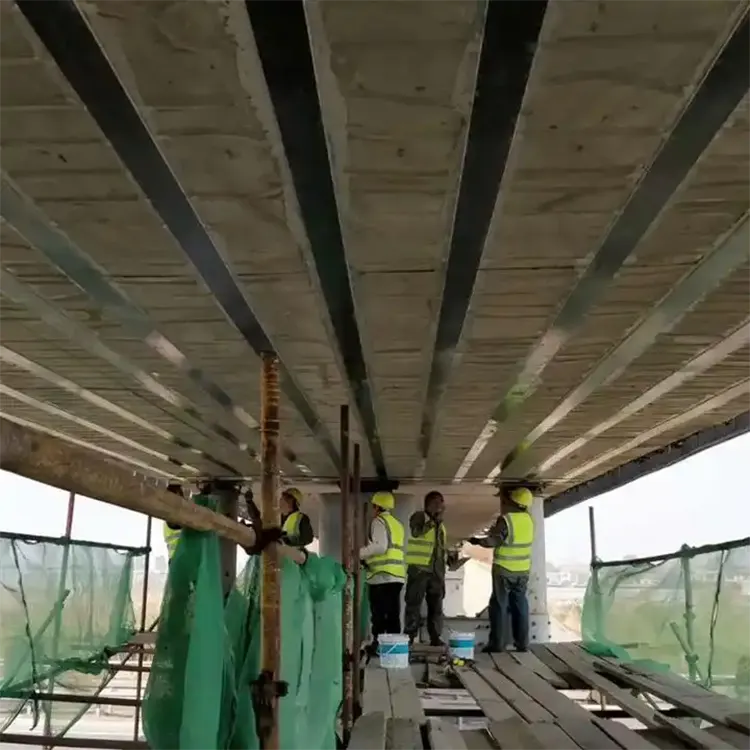

A hídfedő gerendákat és a pilléroszlopokat torziós erővel erősítik meg, az alagútburkolat átlós repedéseit kijavítják, a járdalemezek mindkét irányban repedésállóak, a megemelt dobozgerendákat nyírással erősítik meg, helyettesítve a hagyományos acélragasztási technológiát, és az önsúly nem növeli a hídterhelést.

III Ipari speciális korróziógátló erősítés

A vegyi berendezés alapja, szennyvíztartály fala és acélszerkezeti támasztéka többirányú igénybevétellel, valamint korrózióálló környezetspecifikus erősítőréteggel van megerősítve, amely kettős funkciót tölt be: szerkezeterősítő és korrózióvédelem.

Összehasonlító táblázat az egyirányú 300 g-os szénszövet és a kétirányú 300 g-os szénszövet között

Szabványos építési folyamat

1. Alapkezelés: Polírozza le a betonzagyot, távolítsa el a laza rétegeket, és tisztítsa meg a por- és olajfoltokat acetonnal;

2. Az alapragasztó felhordása: egyenletesen hengerelve vigye fel az A-osztályú szénszálas alapú ragasztót, hatoljon be és erősítse meg az aljzatot;

3. Szintezés és javítás: A méhsejtet és a gödröket töltse fel kiegyenlítő ragasztóval a sima alapfelület biztosítása érdekében;

4. Merítési bevonat: Vigyen fel merülő ragasztót az alapfelületre, fektessen le 300 g kétoldalas szénszövetet, és ismételten tekerje fel és távolítsa el a buborékokat hengerrel;

5. Felületi bevonat: A szénszövet felületét kétszer vonják be felületbevonat-ragasztóval, teljesen elmerítve a szénszálat, anélkül, hogy szabaddá válna száraz szálak;

6. Kikeményedés és térhálósodás: Szobahőmérsékleten 72 órán keresztül teljes térhálósodás, és kerülje a külső zavarokat a kötési időszak alatt.

A termék tárolására, szállítására és támogatására vonatkozó utasítások

1. Tárolási követelmények: Hűvös és száraz raktárban, közvetlen napfénytől és esővízbe merítéstől óvva tárolandó. Helyezze a tekercseket függőlegesen, hogy megakadályozza az összenyomódást és a gyűrődést;

2. Támogató anyagok: Nemzeti szabvány szerinti A-szintű szénszálas impregnált ragasztó (alapragasztó+kiegyenlítő ragasztó+impregnált felületragasztó) használata kötelező, a közönséges polgári epoxi ragasztó keverése tilos;

3. Testreszabási szolgáltatás: Támogatja a vágást 50-1270 mm-es tetszőleges szélességben és szükség szerint méteres vágást. A speciális súlyú biaxiális szénszövet testreszabható nagyszabású projektekhez;

4. Minőségbiztosítás: Minden tételhez mellékelnek egy harmadik féltől származó mechanikai vizsgálati jelentést, amely megfelel a vasalástechnika átvételi előírásainak, és teljesítési adatokat és alátámasztó minőségellenőrzési dokumentumokat tartalmazhat.

A 300 g-os kétirányú szénszálerősítő szövet kitölti az egyirányú szénszövet teljesítménybeli hiányát a többirányú megerősítés terén. A 12K kiváló minőségű szénszálas és a ±45°-os biaxiális nem szőtt varrástechnológia támogatásával négy alapértéket ér el: nagy szilárdságot, kétirányú egyensúlyt, könnyű felépítést és hosszú élettartamot a 300 grammos mérnöki tömeg mellett. A piacon kapható közönséges kétirányú szőtt szövetektől eltérően ez a termék optimalizálja a szálelrendezési szerkezetet, csökkenti a mechanikai veszteségeket, és magasabb az egyrétegű erősítés hatékonysága. Tökéletesen alkalmas olyan összetett munkakörülményekre, mint a padlónyílások, nyírófalak, szabálytalan gerendák és oszlopok, valamint a hídcsavarodás, amelyet az egyirányú szénszövet nem tud elviselni. A régi polgári épületek felújításától a nagy önkormányzati hidak javításáig stabil és megbízható szerkezeti megerősítési megoldások biztosíthatók. Az anyagparaméterek teljes mértékben megfelelnek a nemzeti megerősítési szabványoknak, a kivitelezés kényelmes és az átfogó költség ellenőrizhető. Ez az előnyben részesített professzionális aljzat többirányú feszültségű szerkezeti megerősítéshez.
